1、Technický parametr
A. Automatický vodič kelímků
1. Výrazně zvyšuje efektivitu přívodu kelímků před nanášením štítků ze smršťovací fólie. Už žádné ruční oddělování a podávání kelímků.
2. S šrouby pro oddělování okrajů kelímků, šířka i výška kelímku jsou nastavitelné
3. Použitelné pro různé druhy kelímků s různým průměrem
4. Stabilní rozdělování balíčku kelímků na jednotlivé kusy pomocí speciálně navrženého pásu a šroubové jednotky, rychlé a spolehlivé bez poškození těla nebo okraje kelímku
5. Vakuový systém zajistí stabilní dopad kelímků na dopravník
6. Bez zbytku kelímků ve vodiči při přechodu na jiný typ kelímku
1. Rozměry rámu (D*Š*V) 1500 mm * 1200 mm * 1800 mm
2. Vývěva pod dopravníkem
3. Automatická hlava děliče kelímků, šířka a výška jsou nastavitelné
4. Uplatnění pro různé druhy kelímků s různým průměrem

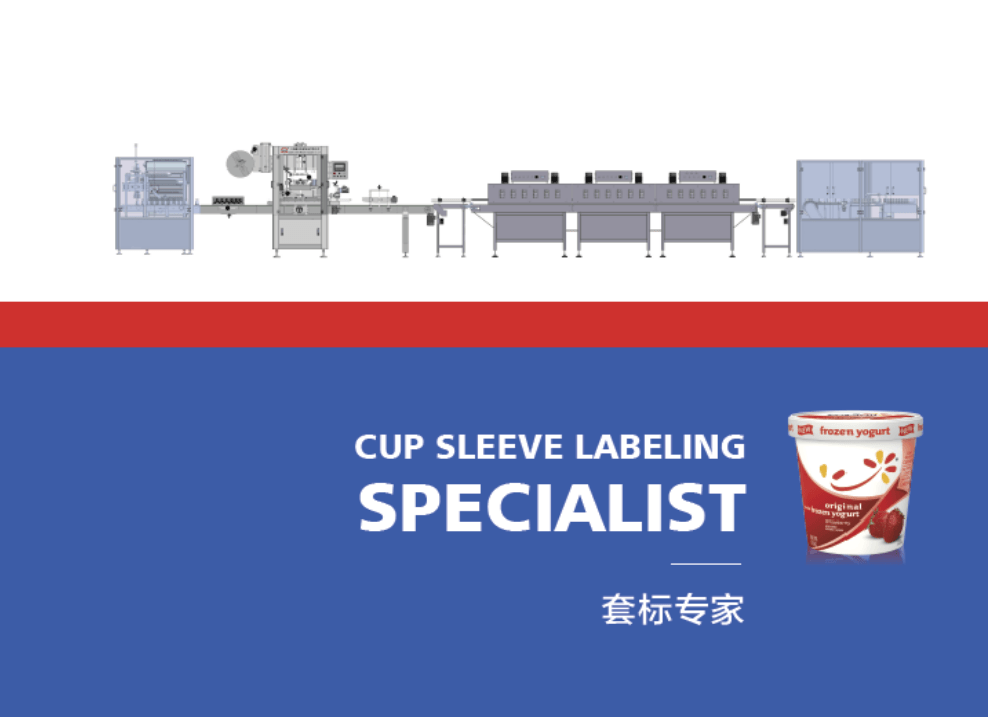

B, CUP Obalovací etiketovací stroj
Hlavní motor linky pro smrštění obalových etiket na kelímky. Automaticky rovnoměrně rozestaví kelímky, poté přesně nastříhá a nasadí obalové etikety na každý jednotlivý kelímek, který je vložen dnem vzhůru, než vstoupí do tepelných smršťovacích tunelů. Je vhodný pro obalové etiketování prázdných plastových termoformovaných a lisovaných kelímků různých tvarů a rozměrů.
(1) Rozměry hlavního stroje: 1740 D x 1000 Š x 2100 V mm
(2) Hlavní konstrukce: nerezová ocel SUS304
(3) Hmotnost: cca 500 kg (hlavní stroj)
(4) Rozsah průměru kelímků (deska nože): Φ20–Φ50 mm, Φ50–Φ95 mm, Φ95–Φ130 mm; jeden rozměr lze vybrat ze tří možností, speciální provedení lze vyrobit dle požadavků zákazníka.
(5) Materiál etikety: OPP, BOPP, PVC, PE, PET, apod.
(6) Výška štítku: 25 mm ~ 300 mm
(7) Tloušťka štítku: 0,03 mm ~ 0,13 mm
(8) Vnitřní jádro cívky objímky: 5″ ~ 10″
(9) Rychlost celé linky: 8000 za hodinu
(10) Napětí: 3 fáze / 220 V nebo 380 V (lze změnit na požadovaný napájecí formát zákazníka)
(11) Příkon: hlavní stroj 2,5 kW
C, Skupina elektrického smršťování s tunelem
Model: CO-SH1700W
Speciální na míru vyrobený tepelně smrštitelný tunel pro prázdné plastové kelímky. Linka tvořená 3 v 1 strukturou s nízkoteplotním recirkulujícím horkým vzduchem uvnitř zajistí rovnoměrné smrštění kelímků různých rozměrů a tvarů. Úplně bez nutnosti nastavování výšky tunelu a mandlí pro otáčení kelímků uvnitř tunelu.
(1) Rozměry hlavního stroje: 5400 D x 500 Š x 1800 V mm
(2) Celotělesný nerezový kryt
(3) Frekvence foukacího vzduchu řízená
(4) Širší vstup a výstup, více kelímků najednou, což zvyšuje rychlost celé linky
(5) Recirkulace vzduchu, smršťování pouzdra kelímku při nižší teplotě
(6) vhodné pro smršťování všech druhů kelímků, při výměně kelímků není nutné upravovat výšku
(7) Pás z teflonu, odolný proti teplu a pevný materiál
(8) Pevný rám konstrukce, silnější a stabilnější
(9) Hmotnost: cca 240 kg na stanici
(10) Napětí: 3 fáze 380 / 220 V
(11) Příkon skupinového tunelu: 28 kW
(12) vhodné pro smrštění různých tvarů obalů, kruhové, čtvercové, oválné a zakřivené atd.
(13) Přesná kontrola teploty s přesností +/- 5 stupňů.
D. Automatický sběrač kelímků
1. Výrazně zvyšuje efektivitu přeskupování kelímků a šetří náklady na pracovní sílu, již není potřeba ruční přeskupování kelímků.
2. Rychlý a přesný proces přeskupování, vhodný pro různé druhy kelímků s různým průměrem a výškou
3. Mechanismus zajišťuje, že jsou kelímky po přeskupení pečlivě seřazeny, což usnadňuje pracovníkům balení do krabic.
4. Návrh odolný proti prachu, snadno čistitelný
1. Hlavní rám (DxŠxV) 2200 mm * 2000 mm * 1600 mm
2. Hladké a rychlé skládání kelímků
3. Programování PLC a měnič uvnitř
4. Nerezová sběrná plošina
